設計特點：
A. 無鐵芯直線電機驅動
B. 高精度以及精準回零
C. 窄尺寸設計
D. 行程從100 mm 至1200 mm
E．模塊化設計

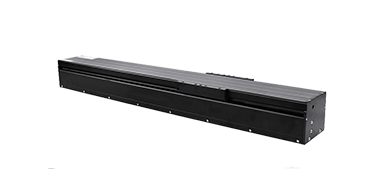

SGL系列（單導軌直線電機平臺）采用Akribis直線電機系統，具有高剛性以及高穩定性的特點。作為Akribis標準模組為客戶提供方便快捷的模組制定方案。
無鐵芯直線電機直驅
采用Akribis無鐵芯直線電機對模組進行直接驅動。為客戶提供低速更加穩定的模組系統，響應速度快，整定時間短。
窄尺寸設計
SGL系列采用單導軌設計，因此相對于DGL系列，其具有更窄的尺寸。適用于相對輕的負載以及對寬度有要求的應用。
高精度以及精準回零
SGL系列標準模組采用高精度的光柵編碼器系統，為客戶提供高精度的定位平臺。
模塊化設計
SGL系列采用標準化的模塊設計，可以根據客戶需求進行模塊化組合。
| 型號 | SGL80 | SGL100 | SGL120 | |||||||
| 電機 | AUM2 | AUM3 | AUM4 | |||||||
| S2 | S3 | S4 | S2 | S3 | S4 | S2 | S3 | S4 | ||
滑架長度（A） | 121 | 145 | 181 | 214 | 145 | 181 | 241 | |||
模組高度（H） | 77 | 94 | 118.5 | |||||||
模組寬度（W） | 107 | 132 | 132 | |||||||
極限位置（Y1） | 86.5 | 98.5 | 116.5 | 146.5 | 100.5 | 118.5 | 148.5 | |||
極限位置（Y2） | 76.5 | 88.5 | 106.5 | 136.5 | 90.5 | 108.5 | 138.5 | |||
滑架安裝孔位（B） | 30 | 30 | 40 | 60 | 30 | 40 | 60 | |||
滑架安裝孔位（C） | 40 | 40 | 50 | 70 | 40 | 50 | 70 | |||
滑架安裝孔位（F） | 99 | 122 | ||||||||
底座安裝孔位（G) | 34.5 | 43 | ||||||||
底座安裝孔位（E1） | 36 | 36 | 38 | |||||||
底座安裝孔位（E2） | 26 | 26 | 28 | |||||||
運動質量（Kg） | 0.84 | 0.86 | 0.96 | 1.5 | 1.9 | 2.4 | 1.7 | 2.3 | 2.7 | |
| 200 | 模組質量(Kg) | 5.0 | 5.0 | 5.1 | 8.4 | 9.6 | 11.1 | 11.3 | 13.2 | 15.1 |
| 300 | 5.5 | 5.5 | 5.6 | 10.1 | 1.0.8 | 12.5 | 14.1 | 14.9 | 17.0 | |
| 400 | 7.1 | 7.1 | 7.2 | 11.7 | 12.9 | 14.4 | 16.1 | 17.9 | 19.8 | |
| 500 | 8.3 | 8.3 | 8.4 | 13.7 | 14.9 | 16.4 | 18.9 | 20.7 | 22.6 | |
| 600 | 9.2 | 9.2 | 9.3 | 15.6 | 16.3 | 17.8 | 21.7 | 22.7 | 24.6 | |
| 1000 | 13.1 | 13.1 | 13.1 | 22.3 | 23.5 | 24.9 | 31.2 | 33.0 | 34.9 | |
| 1200 | 14.4 | 14.5 | 14.5 | 26.1 | 26.5 | 28.3 | 36.8 | 37.8 | 39.7 | |
| 200 | 總長度 (mm) | 383 | 407 | 443 | 503 | 411 | 447 | 507 | ||
| 300 | 483 | 507 | 543 | 603 | 511 | 547 | 607 | |||
| 400 | 583 | 607 | 643 | 703 | 611 | 647 | 707 | |||
| 500 | 683 | 707 | 743 | 803 | 711 | 747 | 807 | |||
| 600 | 783 | 807 | 843 | 903 | 811 | 847 | 907 | |||
| 1000 | 1183 | 1207 | 1243 | 1303 | 1211 | 1247 | 1307 | |||
| 1200 | 1283 | 1407 | 1443 | 1503 | 1411 | 1447 | 1507 | |||
最大軸承載荷（N） | 1360 | 1560 | ||||||||
最大側傾力矩（Nm） | 5.2 | 7.4 | ||||||||
最大俯仰力矩（Nm） | 103.8 | 135.4 | 191.6 | 285.2 | 135.4 | 191.6 | 285.2 | |||
最大橫擺力矩（Nm） | ||||||||||
| 性能參數 | 單位 | 參考值 |
| 加速度 | G | 10 |
| 速度（分辨率為1μm） | m/s | 5（40μm光柵距和20MHz計數頻率） |
| 速度（分辨率為0.5μm） | 2.5（20μm光柵距和20MHz計數頻率） | |
| 速度（分辨率為0.1μm） | 1.3（20μm光柵距和20MHz計數頻率） | |
| 速度（模擬量編碼器） | 8（40μm光柵距和200KHz輸入頻率） | |
| 4（20μm光柵距和200KHz輸入頻率） | ||
| *直線度 | μm | ±3μm/25mm，NTE±10μm/300mm |
| *平面度 | ±3μm/25mm，NTE±10μm/300mm | |
| 重復精度（分辨率為1μm） | ±3μm（40μm光柵柵距） | |
| 重復精度（分辨率為0.5μm） | ±1.5μm（20μm光柵柵距） | |
| 重復精度（分辨率為0.1μm） | ±1μm（20μm光柵柵距） | |
| 重復精度（模擬量編碼器） | ±5counts |
*所有的測量數值基于模組安裝在平面度為5um的花崗巖臺面上。
